	BJ-22螺栓電加熱棒-揚州達瑞有限公司購買價格：0.00 點擊次數：3206 發布時間：2019-08-21 20:41:03 我要訂購

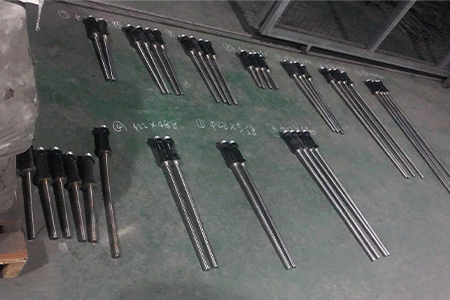

圖片描述

DJ22-23螺栓加熱棒及直流柜 螺栓加熱棒

一、用途及特點

滿足汽輪機高、中、低壓缸裝卸螺栓的需要，提高工作效率，我公司研制生產了二大系列，10多個品種的螺栓加熱裝置。DJ22-23汽輪機螺栓低壓加熱裝置曾經多家電廠使用，該裝置安全可靠、操作方便、使用壽命長、效果良好、深受用戶青睞。
DJ22-23直流可調式螺栓加熱控制柜配合直流螺栓加熱器用，具有輸出直流電壓穩定可調（0~220V可調）、輸出路數多（*多可帶12路負載）、輸出功率大、安全可靠等優點。

二、使用注意事項

1、控制柜外殼應有可靠接地。

2、螺栓加熱器插頭可與柜體插座之間相線和中線必須連接正確，嚴禁出現錯接現象。

3、螺栓加熱器裝卸時，必須斷開電源開頭。DJ22-23系列控制柜電壓調節、指示應于*小位置；DJ22-23低壓控制柜嚴禁帶負載進行電壓換檔。

4、負載連接時，要注意三相之間的平衡。
5、接插件損壞時，必須按原樣配制。

6、專用螺栓加熱器需根據螺栓具體幾何尺寸制造，訂貨時需要請你提供a、螺栓外徑；b、螺栓外徑；c、螺栓總長度；d、螺帽長度；e、配套使用的加熱控制柜情況。

三、型號規格及參數按下表規定：

中華人民共和國機械電子工業部 1988-07-20批準 1989-07-01實施
注1、本表所列電加熱器參數適用于中心孔直徑d=22.6±0.2mm的螺栓，凡不符合本表所列中心孔直徑與規格參數的電加熱器，由用戶與制造廠商定。

2、本表所列的電加熱器表面功率密度選用8-11W/cm 2 。

序號	電加熱器型號	被加熱螺栓直徑	保護套管長度	發熱長度	冷端長度	功率(W)
1	DJ22-1	M56×4	255	100	125	550
2	DJ22-2		280	126	700
3	DJ22-3		305	150	850
4	DJ22-4		330	175	950
5	DJ22-5		355	200	1100
6	DJ22-6		405	250	1400
7	DJ22-7	M76×4	315	125	160	900
8	DJ22-8		340	150	1050
9	DJ22-9		365	175	1200
10	DJ22-10		390	200	1350
11	DJ22-11		440	250	1650
12	DJ22-12		490	300	2050
13	DJ22-13		540	350	2350
14	DJ22-14		590	400	2700
15	DJ22-15		640	450	3050
16	DJ22-16		690	500	3350
17	DJ22-17		388	150	208	1150
18	DJ22-18		41, , 3	175	1350
19	DJ22-19		438	200	1550
20	DJ22-20		488	250	1900
21	DJ22-21		538	300	2300
22	DJ22-22		588	350	2650
23	DJ22-23		638	400	3050
24	DJ22-24		688	450	3400
25	DJ22-25	M100×4	738	500	3800
26	DJ22-26		788	550	4200
27	DJ22-27		838	600	4500
28	DJ22-28		888	650	4700
29	DJ22-29		938	700	4900
30	DJ22-30		988	750	,	5100
31	DJ22-31		1038	800	5300
32	DJ22-32		1088	850	5500
33	DJ22-33		1138	900	5700
34	DJ22-34		1188	950	5900
35	DJ22-35		1238	1000	6100
36	DJ22-36		1288	1050	6300
37	DJ22-37	M120×4	480	200	250	1650
38	DJ22-38		530	250	2050
39	DJ22-39		580	300	2450
40	DJ22-40		630	350	2900
41	DJ22-41		680	400	3300
42	DJ22-42		730	450	3700
43	DJ22-43		780	500	4100
44	DJ22-44		830	550	4500
45	DJ22-45	880	600	4600
46	DJ22-46	930	650	4800
47	DJ22-47	980	700	5000
48	DJ22-48	1030	750	5200
49	DJ22-49	1080	800	5400
50	DJ22-50	1130	850	5600
51	DJ22-51	1180	900	5800
52	DJ22-52	1230	950	6000
53	DJ22-53	1280	1000	6200
54	DJ22-54	1330	1050	<, P style="TEXT-ALIGN: left; LINE-HEIG: 150%" class=MsoNormal align=left>	6400

1、電加熱器所用原材料應符合下列要求：
①　絕緣材料氧化鎂的成份應符合HG3-1294-80《氧化鎂》規定；
②　氧化鎂須經烘干后使用；
③　電加熱器所用的電熱材料為0Cr27A17Mo2高電阻電熱合金絲，其工作溫度為400°C，技術要求按GB1234《高電阻電熱合金》規定；
④　電加熱器保護套管材料為1Cr18Ni9Ti耐熱不銹鋼管。其技術要求按YB804《不銹耐酸鋼無縫鋼管》規定。使用其它材料由制造廠與用戶商定；
⑤　電加熱器用的保護套管內部去除毛刺后，再用汽油或煤油清洗干凈，并吹干后才能使用。

2、電加熱器成品應符合下列要求：

①電加熱器的額定工作電壓為220±20V。直流100V，低壓50V；

②電加熱器插入長度在1m以內的，其中心線直線度不大于?0.3mm；插入長度在1-2m的，其中心線直線度不大于?0.4mm；
③　插入部分直徑偏差為-0.20mm/-0.50mm；
④　插入部分長度偏差為±5mm，發熱長度偏差為±5mm，底部冷端長度為25-30mm；
⑤　電加熱器在使用時要求發熱均勻，不允許有局部過熱現象。

（二）對電加熱器進行壽命試驗時，每次加熱時間為10-20min。電加熱器在間斷加熱情況下。

螺栓中心孔與電加熱器的外徑總間隙在0.8-1.3mm條件下，累計壽命不少于50h。

（三）合金電阻絲與引出線連接處應牢固可靠，不得有松動。外殼必須有良好接地。

（四）電加熱器鋼套管經冷撥縮管后，用著色探傷或用5倍以上放大鏡檢查其表面，不得有裂紋等缺陷?？s管時應單向成型。

（五）電加熱器冷端封口處要求密封嚴密，以免潮氣進入，破壞絕緣。

（六）電加熱器制造完成后，經過一個半月后，在常溫下用500V兆歐表再測定其絕緣電阻（制造廠或用戶處進行）應不低于50M Ω。

五、試驗方法與驗收規則

每個電加熱器在裝配完畢后，在常溫下用500V兆歐表測量其絕緣電阻不得低于50 M Ω。并經受1500V耐壓試驗，歷時1min而無擊穿或閃路現象。然后在空氣中于額定工作電壓下通電加熱2-3min，不得有過熱現象，且絕緣電阻不得低于0.5 M Ω，泄漏電流每千瓦不大于0.5mA。并檢測其功率，是否符合訂貨要求（偏差±5%），試驗后，檢查電加熱器各部分是否完整無缺。每個電加熱器應經制造廠質量檢查部門檢查合格，并附有合格證，方可發貨。
